RT 2C 15 KV
Descripción

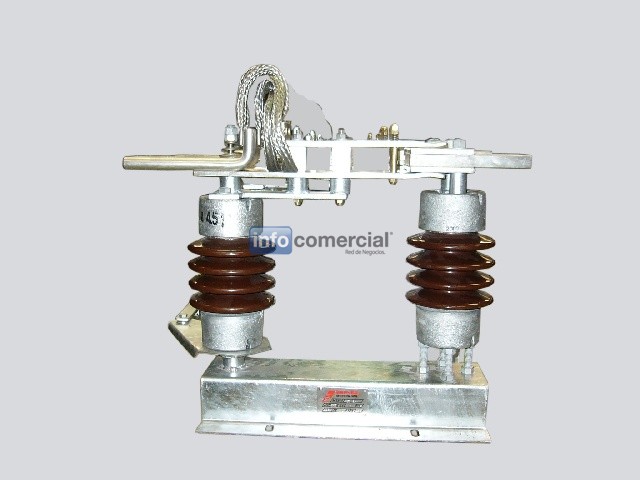

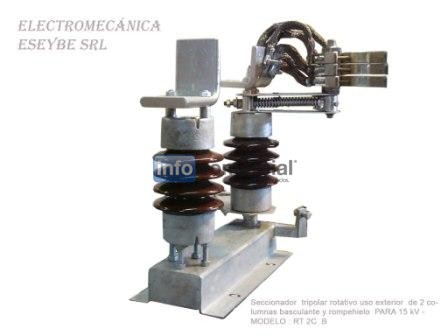

Seccionador rotativo 2 columnas por polo
DATOS TÉCNICOS GARANTIZADOS
Seccionador rotativo tripolar 2 columnas uso exterior. Modelo RT-2C / 13,2
Fabricante : Electromecánica Eseybe S.R.L. Norma de fabricación : IEC 129 Modelo de fábrica : RT-2C / 13,2 Año de diseño: 1986 Tipo : TE-2C-ROTATIVO Disposición de polos: PP Posición de montaje : Horizontal Forma de accionamiento: Manual Tensión nominal : 13,2 Kv Tensión máxima entre fases : 15 Kv Corriente nominal : 630 a 2000 A Frecuencia nominal: 50 Hz Temperatura máxima de contactoc a Ta 45°C : 80 °C Tensión de ensayo a 50 Hz Cerrado entre partes activas de tierra : 45 Kv Entre distancia de accionamiento : 60 Kv Tensión de ensayo (impulso con onda 1,2/50) Cerrado entre partes activas y tierra : 95 Kv Entre distancia de accionamiento : 110 Kv Distancia entre ejes de polos contiguos : 550 mm Distancia entre ejes de aisladores de una fase : 370 mm Distancia mínima entre partes vivas (una fase) :220 mm Rigidez electrodinámica : 55 KACr Corriente admisible de corta duración 1 seg. : 22,5 KA Peso del secionador sin comando :135 Kg Peso de cada polo (aproximadamente) : 45 Kg Peso del comando principal manual :45 Kg Peso del comando de cuchillas P.a T. :25 Kg Tiempo de apertura máximo cuch. Pples. (manual) :S/OPERADOR Tiempo de cierre máximo cuch.pples. : S/OPERADOR Tiempo de apertura para mando eléctrico : 5 seg Tiempo de cierre para mando eléctrico : 5 seg Peso del comando eléctrico : 60 Kg. Protocolo de Impulso: Universidad Nacional de San Juan N°: EPT-EN-282 Protocolo de cortocircuito: Universidad Nacional de La Plata N°: PL 102/86
DATOS TÉCNICOS GARANTIZADOS
Seccionador rotativo tripolar 2 columnas uso exterior. Modelo RT-2C / 13,2
Fabricante : Electromecánica Eseybe S.R.L. Norma de fabricación : IEC 129 Modelo de fábrica : RT-2C / 13,2 Año de diseño: 1986 Tipo : TE-2C-ROTATIVO Disposición de polos: PP Posición de montaje : Horizontal Forma de accionamiento: Manual Tensión nominal : 13,2 Kv Tensión máxima entre fases : 15 Kv Corriente nominal : 630 a 2000 A Frecuencia nominal: 50 Hz Temperatura máxima de contactoc a Ta 45°C : 80 °C Tensión de ensayo a 50 Hz Cerrado entre partes activas de tierra : 45 Kv Entre distancia de accionamiento : 60 Kv Tensión de ensayo (impulso con onda 1,2/50) Cerrado entre partes activas y tierra : 95 Kv Entre distancia de accionamiento : 110 Kv Distancia entre ejes de polos contiguos : 550 mm Distancia entre ejes de aisladores de una fase : 370 mm Distancia mínima entre partes vivas (una fase) :220 mm Rigidez electrodinámica : 55 KACr Corriente admisible de corta duración 1 seg. : 22,5 KA Peso del secionador sin comando :135 Kg Peso de cada polo (aproximadamente) : 45 Kg Peso del comando principal manual :45 Kg Peso del comando de cuchillas P.a T. :25 Kg Tiempo de apertura máximo cuch. Pples. (manual) :S/OPERADOR Tiempo de cierre máximo cuch.pples. : S/OPERADOR Tiempo de apertura para mando eléctrico : 5 seg Tiempo de cierre para mando eléctrico : 5 seg Peso del comando eléctrico : 60 Kg. Protocolo de Impulso: Universidad Nacional de San Juan N°: EPT-EN-282 Protocolo de cortocircuito: Universidad Nacional de La Plata N°: PL 102/86
