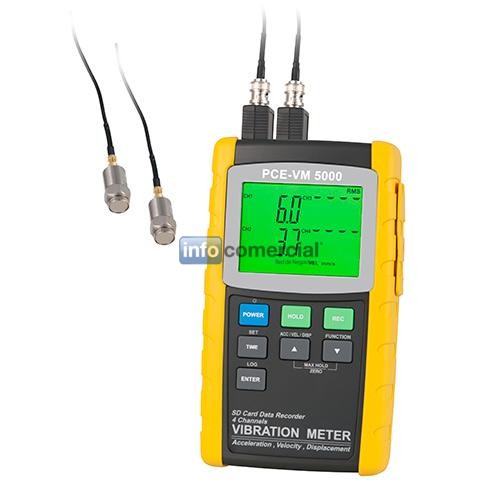

Logger de datos - vibraciones PCE-VM 5000

Categoría: Medidores

Precio:Consultar

Descripción

Vibrometro con 4 canales muestra las mediciones de vibración en 4 canales simultáneamente mediante sensores de vibración a distancia / lectura y registro en la memoria de valores de vibración de aceleración, velocidad y aumento.
El vibrómetro de 4 canales PCE-VM 5000 es especialmente apto para mediciones precisas. Aunque el vibrometro de 4 canales es un aparato complejo y sensible, su diseño robusto permite un uso prolongado. El vibrómetro de 4 canales PCE-VM 5000 muestra en su gran pantalla LCD con iluminación de fondo los valores de medición en 4 canales simultáneamente mediante sensores de vibración. El vibrometro de 4 canales mide en un rango de frecuencia de 10 Hz hasta 1 KHz la velocidad, aceleración y desplazamiento. Los valores registrados de datos adquiridos se almacenan en una tarjeta SD, con un registro de datos manual o automático. Según la tarjeta de memoria SD los datos pueden transferirse a continuación al PC, para poderlos valorar en formato Excel. Con el vibrómetro de 4 canales PCE-VM 5000 puede seleccionar varias unidades de medida. Para la aceleración las unidades m/s², g, y ft/s²; para velocidad mm/s, cm/s y pulgada/s y para el desplazamiento mm y pulgadas.

Características:
- Aceleración, velocidad, desplazamiento
- Larga duración
- Mediciones precisas
- Gran pantalla LCD con iluminación de fondo
- Diferentes unidades de medidas
- Registro de datos en tarjeta SD
- Rango de frecuencia 10 Hz ... 1 kHz
- Valoración de datos en el PC

Especificaciones técnicas
Aceleración
Unidad m/s² Rango y resolución: 0,5 ... 199,9 m/s²
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz

Unidad g
Rango y resolución: 0,05 ... 20,39G
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz

Unidad ft/s²
Rango y resolución: 2 ... 656 ft/s²
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz

Punto de calibración
50 m/s² (160 Hz)

Velocidad
Unidad mm/s
Rango y resolución: 0,5 ... 199,9 mm/s
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz

Unidad cm/s
Rango y resolución: 0,05 ... 19,99 cm/s
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz

Unidad pulgadas/s
Rango y resolución: 0,02 ... 7,87 pulgadas/s
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz

Punto de calibración
50 mm/s (160 Hz)

Desplazamiento
Unidad mm
Rango y resolución: 1,999 mm
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz

Unidad pulgada
Rango y resolución: 0,078 pulgada
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz

Punto de calibración
0,141 mm (160 Hz)

Especificaciones técnicas generales
Cantidad de canales
4 canales de entrada

Tipos de medición
Velocidad, aceleración, desplazamiento

Unidades de medida
Velocidad: mm/s, cm/s, pulgadas/s
Desplazamiento: mm, pulgadas

Rango de frecuencia
10 Hz ... 1 kHz

Valor máximo - Hold
Aceleración, velocidad: Mide/actualiza valor máx.
Desplazamiento: Mide / actualiza el valor p-p

Máx. Hold
Desplazamiento: Mide/actualiza el máx. valor
p-p

Máx. Hold-Reset
Se activa al pulsar una tecla

Función cero
Se activa al pulsar una tecla para mediciones de aceleración (RMS)

Cuota de medición logger de datos
Automático: 1 ... 3600 segundos
Manual: Mediante pulsación de un botón

Tarjeta de memoria
Tarjeta de memoria SD (1 ... 16 GB)

Función Data-Hold
Mantiene valores de medición indicados
Conector para clavija mini stereo,

Salida audio
Tensión máx.: 2 V
Resistencia de salida: 100 Ohm

Temperatura operativa
0 ... +50 °C

Humedad operativa
Máx. 85 % H.r.

Alimentación
8 x baterías 1,5 V AA o adaptador de CA 9 V

Tiempo operativo / tiempo de recarga
Modo operativo normal: aprox. 12 mA DC
Con la iluminación de fondo desconectada y el logger de datos conectado: aprox. 35 mA DC

Peso
Medidor: 515 g
Sonda con cable y fijación de imán: 99 g

Dimensiones
Sonda: 16 x 37 mm en diámetro
Longitud del cable: 1,2 m

Aceleración
m/s²
Rango y resolución: 0,5 ... 199,9 m/s²
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz
g
Rango y resolución: 0,05 ... 20,39G
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz
ft/s²
Rango y resolución: 2 ... 656 ft/s²
Precisión: ± (5 % rdg + 5 d)
@ 80 y 160 Hz
Punto de calibración 50 m/s² (160 Hz)

Velocidad
mm/s
Rango y resolución:0,5 ... 199,9 mm/s
Precisión:± (5 % rdg + 5 d)
@ 80 y 160 Hz
cm/s
Rango y resolución:0,05 ... 19,99 cm/s
Precisión:± (5 % rdg + 5 d)
@ 80 y 160 Hz
pulgadas/s
Rango y resolución:0,02 ... 7,87 pulgadas/s
Precisión:± (5 % rdg + 5 d)
@ 80 y 160 Hz
Punto de calibración: 50 mm/s (160 Hz)

Desplazamiento
mm
Rango y resolución:1,999 mm
Precisión:± (5 % rdg + 5 d)
@ 80 y 160 Hz
pulgada
Rango y resolución:0,078 pulgada
Precisión:± (5 % rdg + 5 d)
@ 80 y 160 Hz
Punto de calibración: 0,141 mm (160 Hz)

Contenido del envío
1 x Vibrómetro de 4 canales PCE-VM 5000
2 x Sondas VB-83 con cable y fijación (1,2 m)
8 x Baterías 1,5 V AA
1 x Maletín de transporte
1 x Instrucciones de uso
